CSS205

Détecteur d'absence de modulation analogique - Ethernet



Le CSS205 est un équipement destiné à surveiller en permanence une source audio stéréo analogique. Câblé en insertion dans une chaîne de diffusion Broadcast, il permet en cas de problème de basculer automatiquement sur une source de secours analogique et de revenir automatiquement, suivant les paramètres programmés, sur la source principale une fois les problèmes résolus.

Parallèlement à la commutation audio, cet équipement commute aussi une liaison RS232 principale/secours pour la continuité des services annexes comme le RDS.

En cas de rupture d'énergie un Bypass intelligent commute automatiquement l'entrée analogique vers la sortie analogique et dans la configuration Normale /Secours précédant la coupure d'énergie. C'est cette configuration qui sera rappelée au retour d'énergie.

Une partie monitoring permet à l'utilisateur de contrôler les entrées / sorties sur casque et visuellement sur un peakmètre.

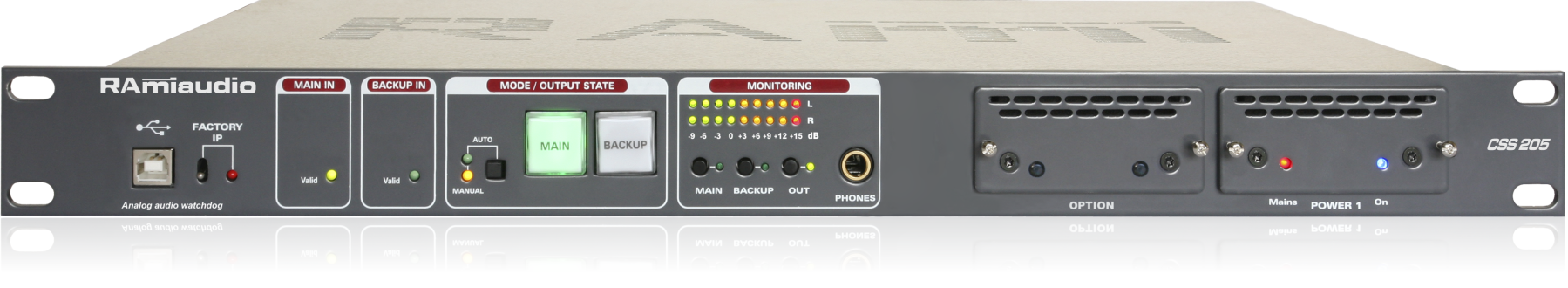

Une visualisation par voyant permet de voir en face avant  l'état normal (vert)/secours (rouge) de l'équipement, de même l'utilisateur peut reprendre la main en manuel en forçant la commutation normale ou secours.

  • Contrôle de la présence de l'audio paramétrable de -45dBu à +15dBu. La détection de l'absence de l'audio donne lieu à la mise en et hors  alarme après des délais programmables.
  • Entrées /sorties au format symétrique.
  • Quatre modes de contrôle audio Left, right , Left+right, left et right.
  • Contrôle et programmation de tous les paramètres par liaison IP grâce au  serveur web intégré. Celui-ci permet aussi de prendre connaissance des vingt derniers événements survenus, de l'état de la commutation. Un switch en face avant permet de rappeler l'adresse IP d'usine et un port USB permet la mise à jour du firmware.
  • La télésurveillance de l’équipement peut s’effectuer par le biais de l’agent SNMP intégré. Possibilité d’envoi de traps au format V2c ou V2c Inform.
  • Synchronisation de l’horloge interne par SNTP.
  • Deux relais donnent l'information de la perte d'énergie et un troisième l'information alarme et passage en sauvegarde.
  • Le CSS205 est au format 19 pouces, 1 U.
  • Option SD : Entrée supplémentaire de sauvegarde audio par carte SD. Cela permet une deuxième possibilité de continuité de programme si la chaîne de secours est elle aussi en défaut.



Cet équipement est disponible sous d'autres versions :

  • CSS205 pack 01 : CSS205 équipé d'une seule alimentation
  • CSS205 pack 02 : CSS205 équipé d'une alimentation supplémentaire de sauvegarde (non disponible avec l'option SD).
  • CSS205 pack 03 : CSS205 équipé d'une alimentation et de l'option SD ( (non disponible avec l'option 2 alimentations).
  • CSS201 : Entrée principale en numérique, entrée sauvegarde en numérique et sortie en numérique.
  • CSS404 : Entrée principale en numérique ou analogique, entrée sauvegarde en numérique ou analogique et sortie en numérique et analogique.
