L’ensemble indépendant PMD100 et PMD200 permet de répondre à la majorité des cas d’exploitation, pour la gestion des retours casques et des ordres sur les opérations extérieures.

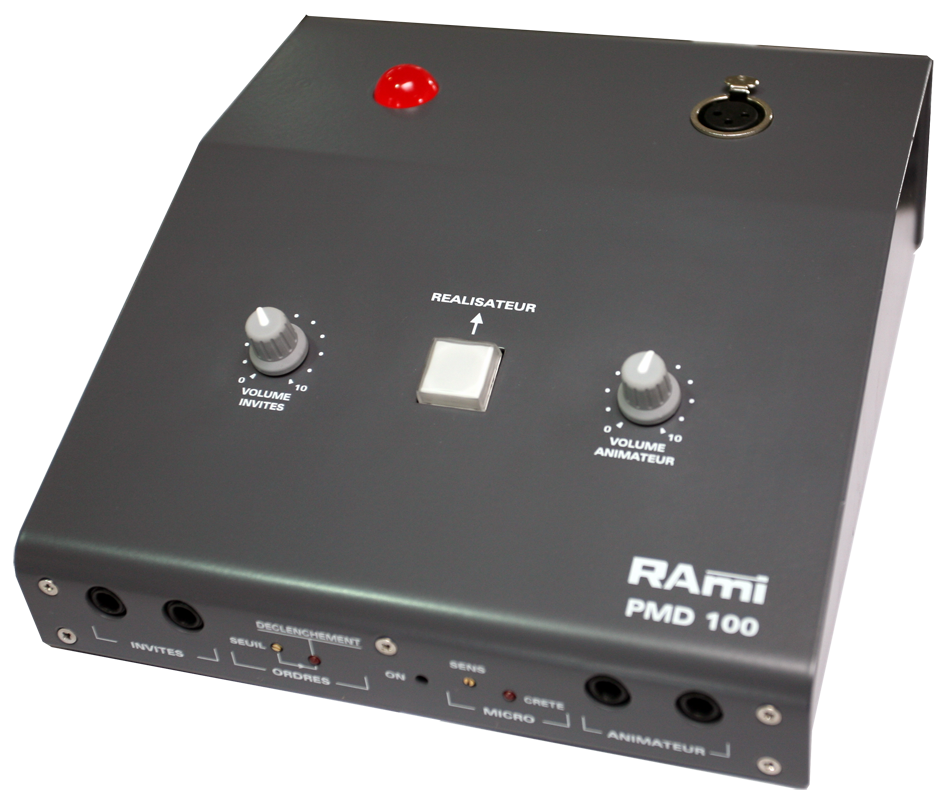

En face avant, ce pupitre comporte :

• 2 sorties casques sur jack stéréo 6.35 pour animateur, avec un retour stéréo en voies, gauche et droite. La voie gauche se commute lors de la détection d’un signal d’ordre.
• 2 sorties casques sur jack stéréo 6.35 sont également prévues pour les invités avec le retour stéréo en voies, gauche et droite.
• Un bouton poussoir permet à l’animateur de parler sur le circuit d’ordre.
• Une embase XLR3 points femelle est prévue pour accueillir un microphone d’ordre sur flexible.
• Un voyant rouge à LED haute luminosité s’allume lors de la détection du signal de rouge micro.
• Un potentiomètre permet le réglage de niveau de l’amplificateur des casques animateurs, un second potentiomètre permet le réglage de niveau de l’amplificateur des casques des invités.

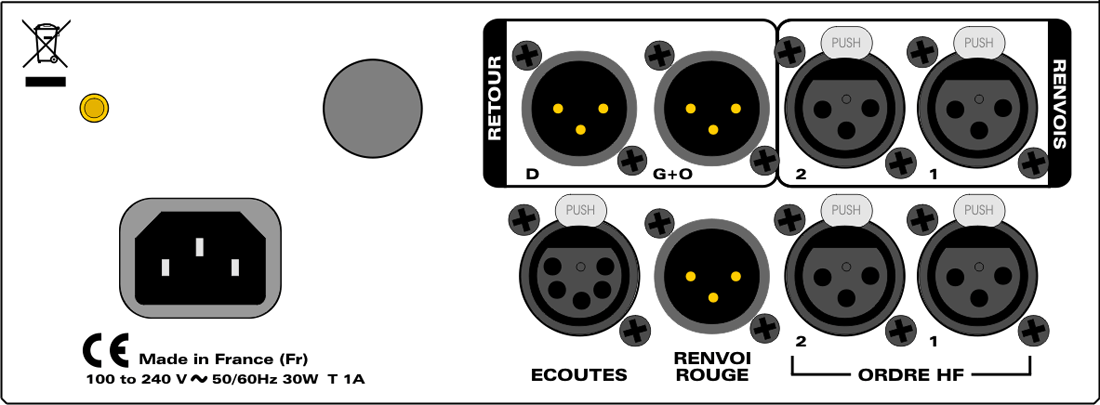

A l’arrière :

• 2 embases XLR3 points femelles sont prévues pour 2 arrivées d’ordres HF et 2 embases XLR3 points mâles permettent de distribuer les retours : gauche avec ordres + droite.
• Une embase XLR3 points mâle permet de distribuer le signal de rouge micro.
• Une embase XLR5 points mâle permet la distribution des retours, gauche et droite et leur sommation en sorties asymétriques ainsi qu’une alimentation +12 V DC.
• 2  embases XLR3 points femelles permettent le branchement des micros animateurs et invités.
• Un câble de liaison 8 paires d’environ 2,8 mètres sort du boîtier via un presse-étoupe et comporte une fiche SOCAPEX 319 Femelle.
