L'EXT113 est un double amplificateur distributeur MPX192. Il permet de multiplier les sorties numériques de deux appareils, tout en conservant pour chaque sortie des spécifications conformes à la norme internationale AES3 (IEC 60958).

L'EXT113 est transparent vis-à-vis des données numériques transmises, et accepte en entrée un signal MPX numérique avec une fréquence d'échantillonnage de 192kHz.

L'EXT113 est dédié à la distribution d'un signal MPX192 dans les chaînes MPX complètement numériques. Son convertisseur interne D/A 24bits/192kHz permet un contrôle du son démodulé en analogique au milieu de la chaîne entièrement numérique. Cette fonction est très pratique pour la maintenance d'une installation. En effet, un technicien pourra alors isoler très rapidement la source du problème.

- Deux configuration possibles :

•     A (1 vers 10)
•     A+B (2 vers 5)

- Pour chaque Canal :

•     Détection automatique de la porteuse numérique.
•     Détection d'erreurs.
•     Détection du signal Pilot (Stéréo)
•     Entrée symétrique sur XLR et sur transformateur (norme AES/EBU).

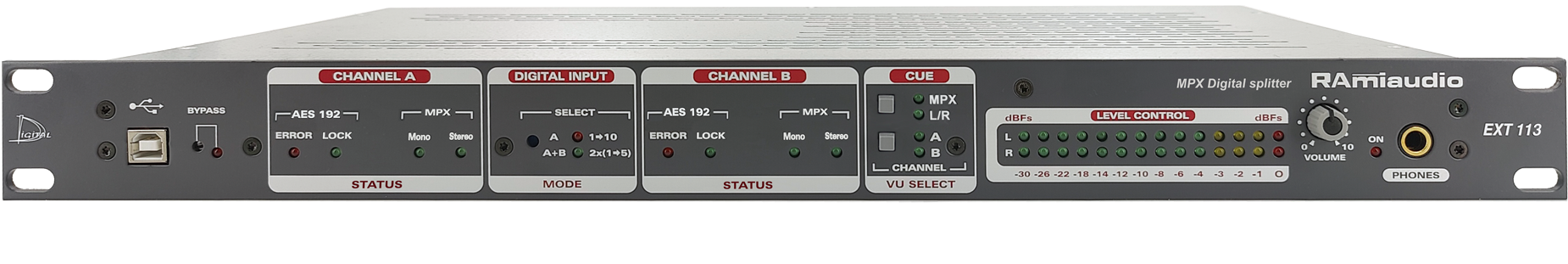

- Contrôle des entrées par bargraph avec deux modes d’affichage :

•     MPX : niveau de la porteuse MPX
•     L / R : niveau des signaux gauche et droite

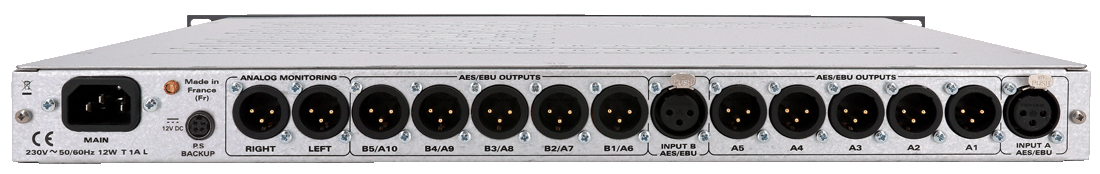

- Sortie symétrique analogique sur XLR en face arrière, reflet de la modulation du bargraph et du casque pour écoute générale.

- Toutes les sorties audio numériques sont symétriques sur XLR et sur transformateurs.

- L’EXT113 dispose d’un bypass en cas d’absence secteur. La sortie A1 est commutée directement sur l’entrée A; la sortie B1 est commutée directement sur l’entrée B.

UTILISATIONS :

• Transport d'une source MPX numérique symétrique 192kHz sur de longues distances.
• Amplification et distribution d'un signal MPX numérique 192kHz.
